抽水蓄能電站以水能為載體，通過水泵水輪機等機械設備，實現勢能與電能之間的相互轉換，在電網中承擔調峰、調頻、調相、儲能、系統備用、黑啟動六大功能，在保障大電網安全、促進清潔能源消納、提升全系統性能中發揮著三大基礎作用，是推動能源轉型發展的重要支撐。豐寧抽水蓄能電站總裝機360萬千瓦，安裝12臺機組，是目前世界上在建裝機容量最大的抽水蓄能電站，是支撐服務北京2022年冬奧會全綠電供應、保障張北柔直工程可靠運行、促進華北新能源有效消納的重要工程。

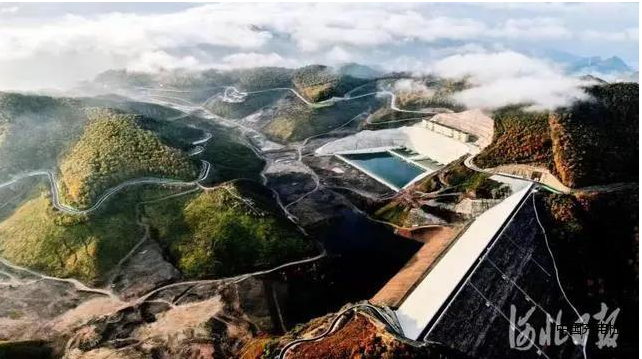

圖為豐寧電站上水庫



倒送電是在電站并網發電之前，先將電從電網輸送到電站，從而對電站各個系統進行一次整體檢驗。本次受電的500kV設備主要包括4回500kV出線、地面GIS、地下GIS第一和第五聯合單元、兩回高壓電纜、1號和10號主變壓器以及主變低壓側設備，同時涉及保護、測量、監控等多個系統，是抽水蓄能電站行業內首次實現兩回高壓電纜和兩臺主變壓器同期受電。



豐寧電站是世界上首家兩期工程同期建設同步倒送電的抽蓄電站，500kV系統6進4出，采用4個完整3/2斷路器串和2個雙斷路器串接線，兩條母線各設1個分段斷路器，共18個斷路器間隔，斷路器間隔數量、規模均列世界抽蓄首位，在本次受電過程中，更是實現了18個斷路器間隔一次帶電運行。



圖為豐寧電站500KV系統倒送電完成



在安裝過程中，豐寧公司積極創新舉措，克服不利條件，其500KV電纜敷設時，為解決低氣溫對敷設工作的影響，豐寧公司制定詳細的500KV電纜冬季施工保溫方案，在電纜的敷設路徑上搭建保溫房，用加熱風機對電纜和電纜盤加熱，從而保證敷設期間實際場所溫度在零度以上，確保了工程正常推進及電纜敷設質量。斷路器、隔離開關等統稱為GIS設備，其安裝環境要求潔凈度在百萬級以上，但當時豐寧電站GIS室尚未裝修，加之GIS設備投入運行工期壓力，豐寧公司決定采取先安裝GIS設備后裝修的方案，通過鋪設地板革、加裝除濕機、安裝人員準入系統等舉措，確保環境滿足安裝條件，最終保證了GIS設備如期安裝完成并順利通過常規及交接試驗。



電纜敷設、GIS設備等廠內條件具備，接下來就是暢通送出線路。豐寧電站作為世界上首家500KV出線采用4回線路的抽蓄電站，建成后接入張北柔性直流環網中的豐寧換流站，線路總長26.2公里，共建設110基高壓鐵塔。為配合電站倒送電工期安排，在國網冀北電力有限公司的大力支持與協調下，克服了高山大嶺中交通運輸、施工作業、安全管理及疫情帶來的嚴峻考驗，500KV送出工程從開工建設到全部具備條件共歷時11個月，較計劃提前2個月，為倒送電如期進行奠定了良好基礎。

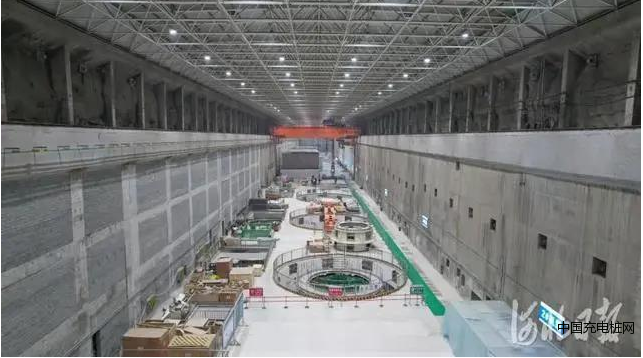

圖為豐寧電站地下廠房



操作人員技能到位、專業過關在倒送電工作中同樣至關重要，7月初，在國網華北電力調控分中心的培訓指導下，豐寧電站36名員工完成調度值班員資格取證。此外，在倒送電過程中，調度分中心大力支持、積極協調，提出多項指導性建議，助力倒送電有序推進、圓滿完成。



倒送電前，豐寧公司成立了500KV受電指揮部，召開受電前的工作部署會議，全面審查受電方案，明確各方協調配合方式，確定了詳細的受電實施方案。為確保安全，受電前開展了四方聯合檢查，運行人員檢查過審操作票100余張，共2500多項操作項目，同時到現場100%模擬實操演練，核對設備狀態，確保500千伏受電操作零差錯、無紕漏。

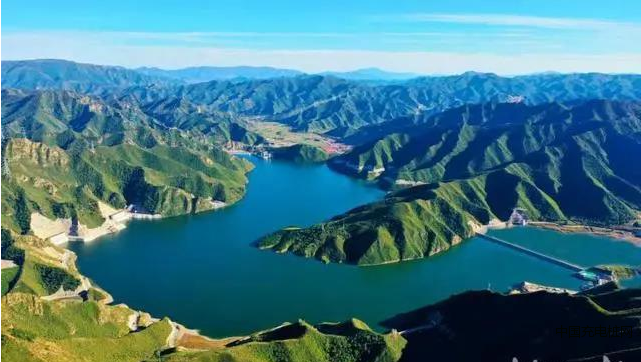

圖為豐寧電站下水庫



近日，隨著1號、10號主變壓器帶電運行，豐寧電站500千伏系統全部送電完成，為中華人民共和國72周年華誕獻上一份特殊的生日禮物！



豐寧電站500KV系統實現全部送電，為機組調試工作打下了堅實基礎。腳踏實地加油干，接下來，豐寧電站認真落實“防風險、除隱患、保安全”各項措施，全力保障節后首臺機組進入整體調試階段，為實現年度投產目標創造條件。助力綠色冬奧舉辦。
