隨著新型電力系統建設的全面推開，“十四五”期間，我國新能源裝機容量將迎來新一輪的高速增長，但其波動性、間歇性和隨機性等特點，也給電網的安全穩定帶來一定挑戰。因此，近年來，可以在電力系統的發、輸、配、用各個環節都發揮巨大作用的儲能電池開始嶄露頭角，并逐漸成為新型電力系統的標配，我國也迎來了一波儲能行業發展的高潮。


據中關村儲能產業技術聯盟數據庫統計，截至2020年年底，我國已投運的新型電力儲能累計裝機容量達到3.28吉瓦。今年7月23日，國家發展改革委、國家能源局發布的《關于加快推動新型儲能發展的指導意見》中提出，計劃到2025年，實現新型儲能從商業化初期向規模化發展轉變，新型儲能裝機容量達3000萬千瓦以上。


然而，儲能行業蓬勃發展的背后，儲能安全問題頻頻見諸報端。

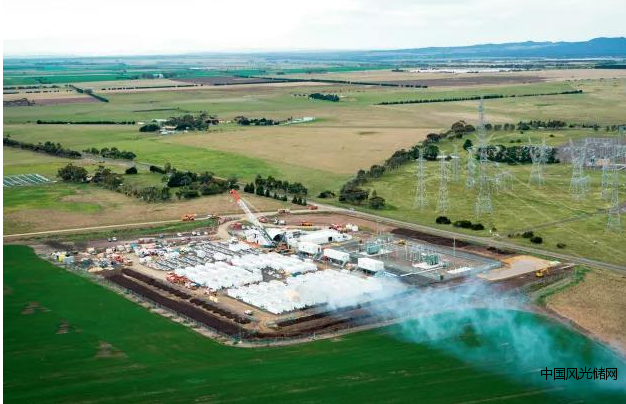

今年4月16日，北京國軒福威斯“光儲充”一體電站發生爆炸事故，導致2名消防員犧牲。7月30日，位于澳大利亞維多利亞州，特斯拉旗下最大的儲能電站發生火災，這座擁有13噸鋰電池組的儲能電站整整燃燒了三天，火勢才被控制下來。



據不完全統計，近五年內，全球僅儲能電站的火災事故就有40余起。在用戶側，移動儲能電池也是自燃事件頻發。


今年5月，成都市成華區一小區電梯內，一輛電動自行車突然起火燃爆，電梯內多人受傷，包括一名嬰兒。隨后，多個小區貼出電動自行車禁止“上樓”的通知。汽車方面，近年來，通用、奧迪、現代等品牌旗下的電動汽車，因潛在電池起火風險而被召回的案例也不在少數。安全，成為儲能行業發展的“生命不能承受之痛”。


中國化學與物理電源行業協會秘書長劉彥龍曾表示，安全是發展的前提，儲能行業必須牢牢守住安全發展這條底線。


那么，儲能如何邁過“安全”這道坎兒？


誰點燃了導火索？


儲能安全是一個系統性問題，盡管導致儲能安全事故的誘因眾多，如電池管理系統、電纜線束、系統電氣拓撲結構、預警監控消防系統、運行環境、安全管理等因素，但業內專家普遍認為，引發儲能安全事故的首要原因還是電池自身的問題。


目前，我國商業運營的電化學儲能電站中，電池種類以三元鋰電池、磷酸鐵鋰電池和鉛酸電池為主。三者相比，鋰離子電池中鈷酸鋰能量密度高、價格貴、安全性差；錳酸鋰、磷酸鐵鋰能量密度較低、安全性高；鉛酸電池性能穩定、安全耐用、價格便宜、易回收，但循環壽命短；三元鋰電池能量密度高、但安全性弱。綜合各項數據來看，磷酸鐵鋰電池相對更優，是當前我國儲能電池推廣應用的主流技術。


據統計，目前國內投運的電化學儲能電站中，88.8%的電池為鋰離子電池，其中95%以上為磷酸鐵鋰電池。


不過，即使是安全性能最好的磷酸鐵鋰電池，也無法完全避免短路的風險。


中國化學與物理電源行業協會儲能應用分會秘書長劉勇表示，短路是儲能電池安全的“頭號殺手”，電化學儲能電站電池具有串并聯數量多、規模大、運行功率大等特點，一旦發生短路，將會導致發生熱失控，從而引起火災。


“一般而言，短路可由內外兩種因素引起。從內部來看，電池在制造過程中，電芯內部在生產制造上可能存在缺陷或隱患，或者電池在長期使用過程中，由于充放電制度和環境等因素造成電池老化，電芯內部產生了枝晶鋰，觸發電池內短路。從外部來看，電池的外部撞擊和泡水等因素也可導致電池受損，進而導致短路。”劉勇告訴記者。


國網江蘇經研院儲能安防研究員吳靜云同樣認為，儲能電站火災事故的源頭大概率源于短路。“總體來看，電池熱失控的誘因可分為機械濫用、電濫用及熱濫用。機械濫用在移動汽車上較為常見；熱濫用往往發生在連鎖熱失控階段；對儲能電站而言，大規模電池的充放為主要工況，使用頻率最高，最容易引起電濫用。”


以北京國軒福威斯“光儲充”一體電站爆炸事故為例，中國電力科學研究院有限公司儲能與電工新技術研究所的分析報告顯示：傳統電動汽車充電站中，充電樁輸入的是交流電，而新能源車的大功率充電使用直流電，需配備一圈交流轉換直流的設備。但該儲能電站考慮電池級聯輸出本身為直流電的特性，去除了相應的“交轉直”“直轉交” 的變電設備，電池直接串聯至750伏，經過多機并聯，使得每個充電樁都可以達到150千瓦功率、250安電流和750伏電壓，相應參數對應國標充電樁輸出標準最高值。該設計雖然突破了現有設備的尺寸及性能限制，但對電池簇間的均流能力及直流開關設備的開斷能力提出了更高的要求。


報告顯示，“電站北區在毫無征兆的情況下突發爆炸”，是因電池在內外部激源的影響下，超出其安全技術承受能力，電池遭遇極端濫用條件，誘發了熱失控。


吳靜云指出，目前，用于避免電池濫用的電池管理系統等電氣保護裝置尚存在一些問題有待改進。

“一是監測大規模串并聯拓撲結構的電池時，系統監測的管理精度無法到達每個電池電芯，相關監測數據只是節點和等效電路的參數。也就是說，電芯可能異常，但監測數據正常；二是電芯溫度監測深度不足。目前電池模組通常由12～96個電芯組成，普通配置2～4個溫度監測點，無法覆蓋全部電芯，難以及時發現溫度異常。三是電池管理系統存在信號干擾、遺失、誤差等場景。


如何有效防范？


如果說儲能電池自身的瑕疵和老化所引起的安全事故在當下很難避免，那么在電化學儲能電站事故發生前的前期設計、現場施工、監控預警，以及火災發生時的消防和應急管理方面如何做，才能及時止損并避免二次傷害發生？


劉勇認為，目前我國已建和在建的大部分電化學儲能電站仍沿用傳統的報警和防護技術，缺乏針對性保護技術方案。他指出應從本體安全、主動安全、被動防御安全三個層面做好儲能電站安全體系維護。


“在本體安全方面要做好儲能電池內部的安全設計和新材料體系應用；在主動安全方面要結合人工智能與系統軟件技術，通過對儲能電池從電芯到PACK演化過程進行分析、監測和評估，做好系統安全狀態的早期預警，避免發展到熱失控階段；在被動防御安全方面要通過消防報警控制主機、火災探測控制器、滅火裝置、消防管道器材、聲光報警器、防爆全自動開關、UPS后備電源、應急外部接口等自動化設備，有效干預熱失控蔓延。”劉勇說。


除上述問題，目前的電化學儲能電站在運維管理方面也存在不少隱患。


吳靜云指出，儲能運維檢修人員專業技能不足，現場作業安全管理措施不到位，應急處置能力欠缺，都極易造成事故隱患，加大電站安全風險。


為此，自20 1 8年以來，國網江蘇省電力有限公司從規劃、設計、設備、運行等方面對電化學儲能開展了系統性研究，形成了儲能電站全過程建設運維管理的“江蘇經驗”。


吳靜云告訴記者，“江蘇經驗” 的運維管理邏輯分為三層：第一層從正常運行狀態預測，提前發現異常電池，排除發生事故隱患；第二層是電池故障異常時通過氣體探測技術及時發現，較煙感、溫感提前10分鐘以上發現故障，采用聯動技術及時切斷電源，阻斷電池熱失控及其鏈式反應；第三層是采用防爆泄壓設計防范爆燃爆炸事故發生及次生災害，上下設計防爆風機2個，通風量每分鐘1個艙體容積，最大限度避免爆燃爆炸事故發生、減少財產損失，降低社會影響。


一直以來，儲能產業的相關安全標準的缺位，也是儲能安全事件頻發的原因之一。


堵不如疏。近期，有關部委先后出臺了多項關于儲能產業發展和技術應用的支持政策，特別是涉及安全方面的相關政策正在抓緊完善。


2021年8月，國家發展改革委、國家能源局組織起草了《電化學儲能電站安全管理暫行辦法(征求意見稿)》，其中明確要求，建設單位在項目設計時應綜合研判儲能系統和儲能場所安全風險，禁止在人員密集場所、高層建筑內、地下建筑、易燃易爆場所部署儲能電站。合理進行防火設計，明確電池室等部位的最大容量、防火分隔、防爆泄壓、防火封堵等要求，配置可靠消防設施，最大限度降低風險。能源管理部門應加強電源側、電網側儲能電站運行維護安全管理，住房和城鄉建設主管部門應加強用戶側儲能電站運行維護安全管理，組織制定儲能電站的運行安全監管制度，完善儲能電站運行檢修標準和安全操作規程。


劉勇強調，儲能電站的安全必須進行全生命周期內各環節過程管理， 保證對儲能電站電池電解液泄漏、熱失控工作狀態等進行全方位監控，并實現本地和遠端后臺系統數據存儲， 為電站運行狀態和事故隱患分析提供大數據支撐。


安全無小事，儲能電池的安全， 不僅關乎儲能行業的健康發展，未來，其更是以新能源為主體的新型電力系統穩定運行的保障。
